电源接线盒

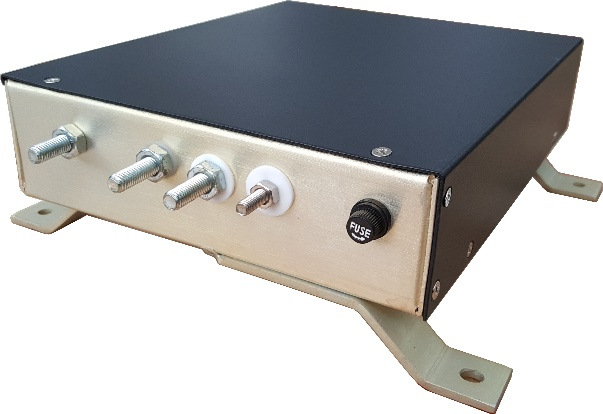

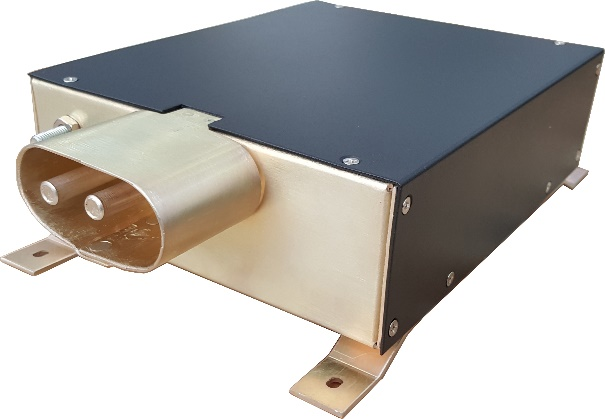

电源接线盒是陕西蓝海电气有限公司专门针对小型民用飞机设计生产的,用于小型民用飞机对飞机发电机进行控制和保护,并对来自发电机、蓄电池、外部电源和起动机电源进行切换,以及各种信号的处理等,满足飞机在各种条件下的用电需求。 设计参照了民用航空相关的技术文件和相关的标准所规定的要求,保证电源接线盒的可靠性、通用性和良好的电气性能,以及装机和地面试验中各种环境下的适应性。

电话咨询:029-8832 9780

产品说明 产品特点 产品参数

    一、 简介:
    电源接线盒是陕西蓝海电气有限公司专门针对小型民用飞机设计生产的,用于小型民用飞机对飞机发电机进行控制和保护,并对来自发电机、蓄电池、外部电源和起动机电源进行切换,以及各种信号的处理等,满足飞机在各种条件下的用电需求。
    设计参照了民用航空相关的技术文件和相关的标准所规定的要求,保证电源接线盒的可靠性、通用性和良好的电气性能,以及装机和地面试验中各种环境下的适应性。
    二、 主要功能
    电源接线盒主要由发电机控制装置、主电源接触器、蓄电池接触器、启动接触器、外部电源接触器、电流传感器和外部电源插座等组成,主要用于:
    1) 向机上电网输送直流正常电源和直流应急电源;
    2) 对主电源进行控制和保护;
    3) 对飞机发动机进行启动控制;
    4) 向飞机提供外部电源;
    5) 向航电系统提供蓄电池电流指示信号和发电机低压告警信号。
    6) 飞机发电机正常工作时,主电源给蓄电池提供充电电源;
    7) 在保证上述功能满足的情况下,应实现主电源和蓄电池的输出线路相互独立,并各有两路输出;
    8) 地面电源通过电源接线盒向全机电网供电。


    电源接线盒主要由发电机控制装置、主电源接触器、蓄电池接触器、启动接触器、外部电源接触器、电流传感器和外部电源插座等组成,主要用于:
    1) 向机上电网输送直流正常电源和直流应急电源;
    2) 对主电源进行控制和保护;
    3) 对飞机发动机进行启动控制;
    4) 向飞机提供外部电源;
    5) 向航电系统提供蓄电池电流指示信号和发电机低压告警信号。
    6) 飞机发电机正常工作时,主电源给蓄电池提供充电电源;
    7) 在保证上述功能满足的情况下,应实现主电源和蓄电池的输出线路相互独立,并各有两路输出;
    8) 地面电源通过电源接线盒向全机电网供电。
    1) 发电机额定电压:28.5V;
    2) 发电机额定负载电流:70A;
    3) 电压调节:28.5     V;
    4) 过压保护电压:31.75±0.5V;
    5) 欠压告警电压:24.5±0.35V;
    6) 发电机主馈电线保护电流(反流):5A~15A;
    7) 过载能力:电源接线盒的过载能力与发电机的过载能力相匹配;
    8) 工作温度:-40℃~+60℃;
    9) 储存温度:-40℃~+85℃;
    10) 相对湿度:≤95%;
    11) 重量: ≤4.5Kg;
    12) 外形尺寸:≤346mm(长)×208mm(宽)×95mm(高);
