产品名称：太阳能电池模拟电源

产品型号：DCR21-60100C


一、简介

      太阳能电池模拟电源是我公司根据太阳能光伏产业需求而研制开发的一款新型高科技产品，太阳能电池模拟电源可以真实的模拟太阳能光伏组件的输

出特性，能够根据光伏组件的四个参数，自动模拟出光伏组件的PV曲线，广泛用于太阳能电池特性模拟，太阳能并网逆变器的研发、调试、老化等环节。

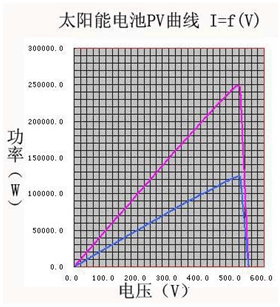

二、电压功率曲线如下：



1、 适用规范：IEC61215，UL1703 等对直流电源的性能要求；

2、 人性化的本机操作界面，超强的上位机兼容软件，非常便于工作人员的操作使用；

3、 控制模式：本机设置，RS485/232上位机管理软件操作。可控制切换输出模式，设置输出。

4、 输入设有软启动控制装置，有效减小开机启动冲击电流；

5、 输入功率因数高：≥0.85；（额定输入、输出，额定负载条件下）；

6、 整机效率高：效率≥80%；（额定输入、输出，20％～100％负载条件下）；

7、 空载功耗小：≤15KW（额定输入，空载输出）；

8、 机器设近/远程控制，方便用户对电源输出进行实时监控；

9、 保护功能：输出限流、限压，过压、过流，短路保护，设备过热，输入缺相保护；

10、关机自放电功能：关机后30秒内，内部电路电压降至安全电压；

11、输出的电压-电流曲线可以控制，即输出I-V曲线可编程（必选）。

输入
1、 电压：三相AC380V±10%；

2、 频率：50Hz/60Hz±10%；


输出

1、 恒压设定范围：0-1000V；

2、 恒流设定范围：0-100A；

3、 稳压稳流状态自动切换；

4、 稳压精度：

     源效应≤0.1%（输出额定值）（输入电源电压变化±10%时引起的输出电压的变化率）；

     负载效应 ≤0.5%（电源输出电流从零至额定值变化时引起的输出电压变化率）；

5、 稳流精度：

     源效应≤0.1%（输出额定值）（输入电源电压变化±10%时引起的输出电压的变化率）；

     负载效应 ≤0.5%（电源输出电流从零至额定值变化时引起的输出电压变化率）；

6、 输出纹波：≤0.1%Vrms （输出额定值）；

7、 显示方式：LCD显示；

8、 设定方式：通讯接口RS485/232设置或按键设置；

9、 显示分辨率：电压0.1V，电流0.1A；

10、电池特性模拟：

       具有稳压稳流输出方式和曲线输出方式选择功能在曲线运行方式下，采用开路电压和短路电流设定方式输出，在电源输出设定范围内自动生成最大任意功率点，根据需要自动保存所设定曲线，产品出厂预设三组曲线保存在电源中，便于生产人员操作；

11、保护方式：输入缺相，过欠压；输出限流、限压、过流、短路、过压、过载保护；

12、工作方式：长期满负荷连续工作；

13、时漂：≤0.5%额定值（电源连续工作时间大于8 个小时引起的输出电压的变化率）；

14、温漂：≤0.05%额定值/℃（电源使用环境温度范围内由环境温度变化引起的输出电压变化率）；

15、外形尺寸：526宽*800高*700深
